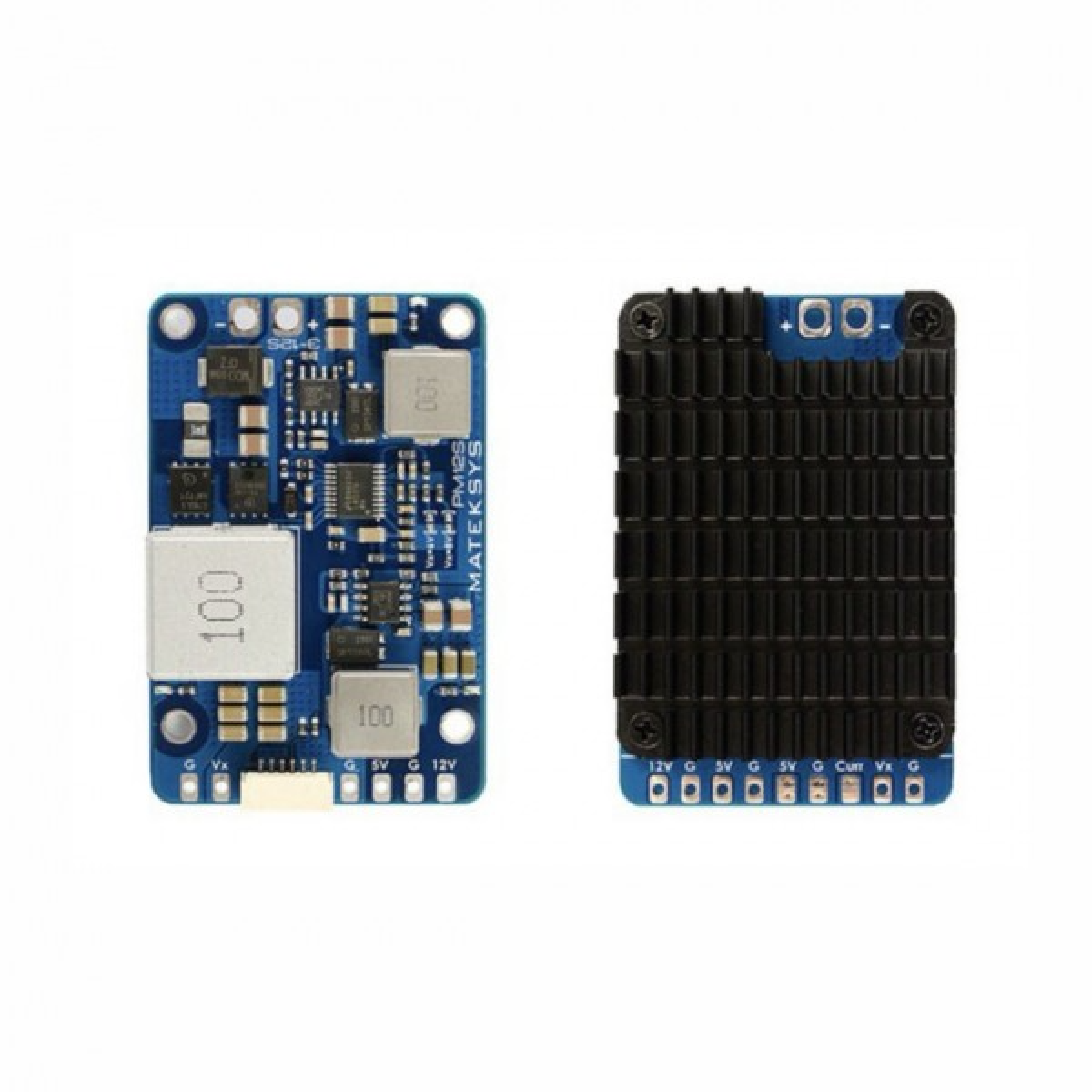

Силовой модуль Mateksys Matek PM12S-3 (9–55V → Vx/5V/12V, 3×BEC)

Matek PM12S-3 — силовой модуль питания с широким входным диапазоном 9–55 В (с TVS-защитой), который дает три независимых понижающих линии питания для электроники и аксессуаров: мощный регулируемый BEC Vx (5.25/6/8 В) плюс фиксированные 5 В и 12 В. и уменьшить просадки/помехи.

Основные преимущества

●    3 независимых DC-DC регулятора (Vx + 5V + 12V).

●    Вход 9–55 В с TVS-защитой (под 3–12S LiPo и другие источники).

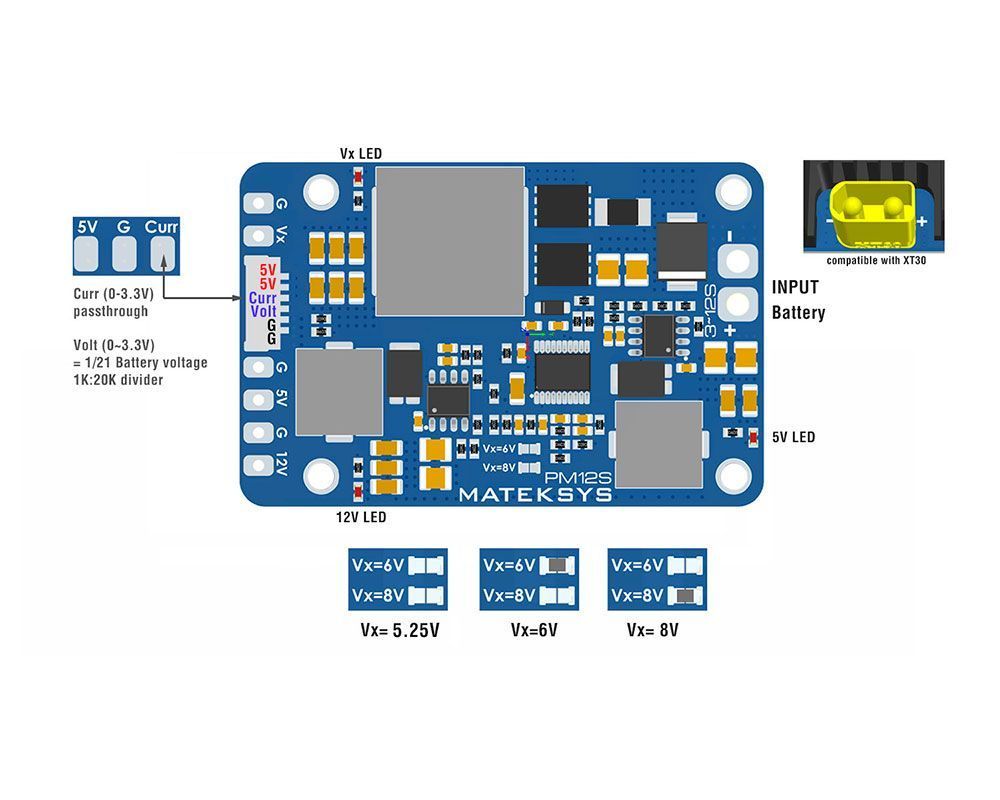

●    BEC Vx: выбор 5.25 В/6 В/8 В, до 15 A постоянно (пик 25 A).

●    BEC 5V: 4A постоянно (пик 6A).

●    BEC 12V: 4A постоянно (пик 6A).

●   Защита: термозащита, защита по току с самовосстановлением, короткое замыкание (до 2 с).

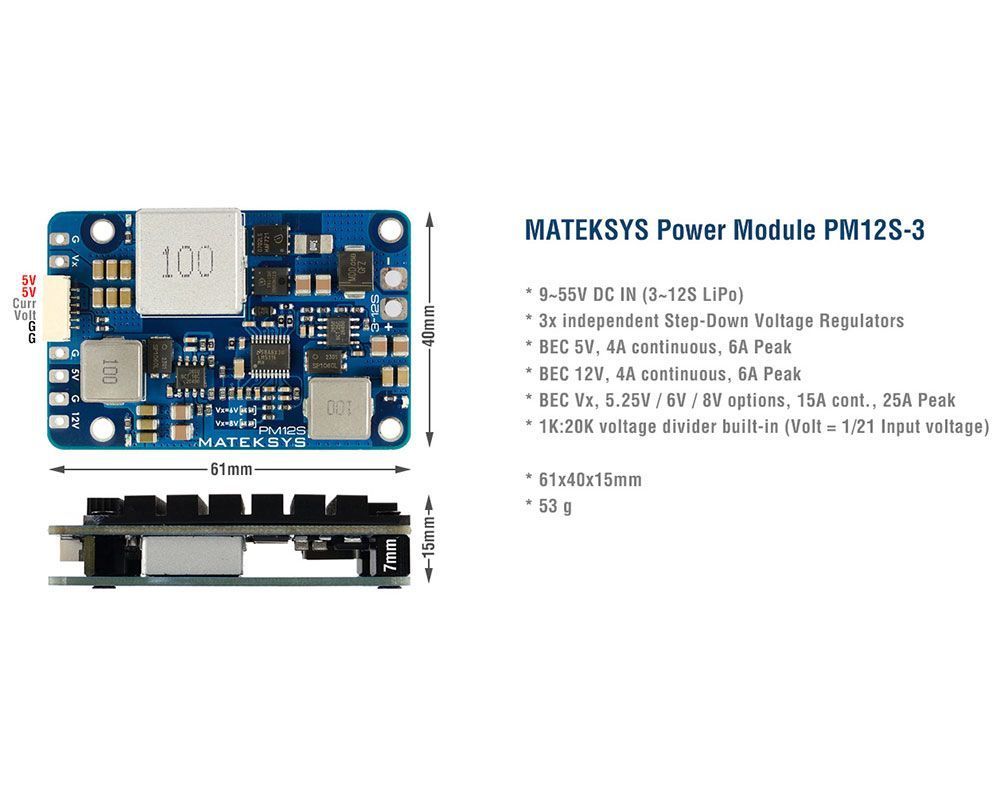

Ключевые характеристики

●    Вход: 9–55 В

●    Выходы: Vx: 5.25/6/8 В (точность ±1.5%), КПД ~90–96%

                      5V: 5.2 В (±1.5%)

                      12V: 12 В (±1.5%)

●    Встроенный делитель напряжения: 1K:20K (выход = 1/21 входного напряжения)

●    Плата прохода сигнала датчика тока: passthrough pad

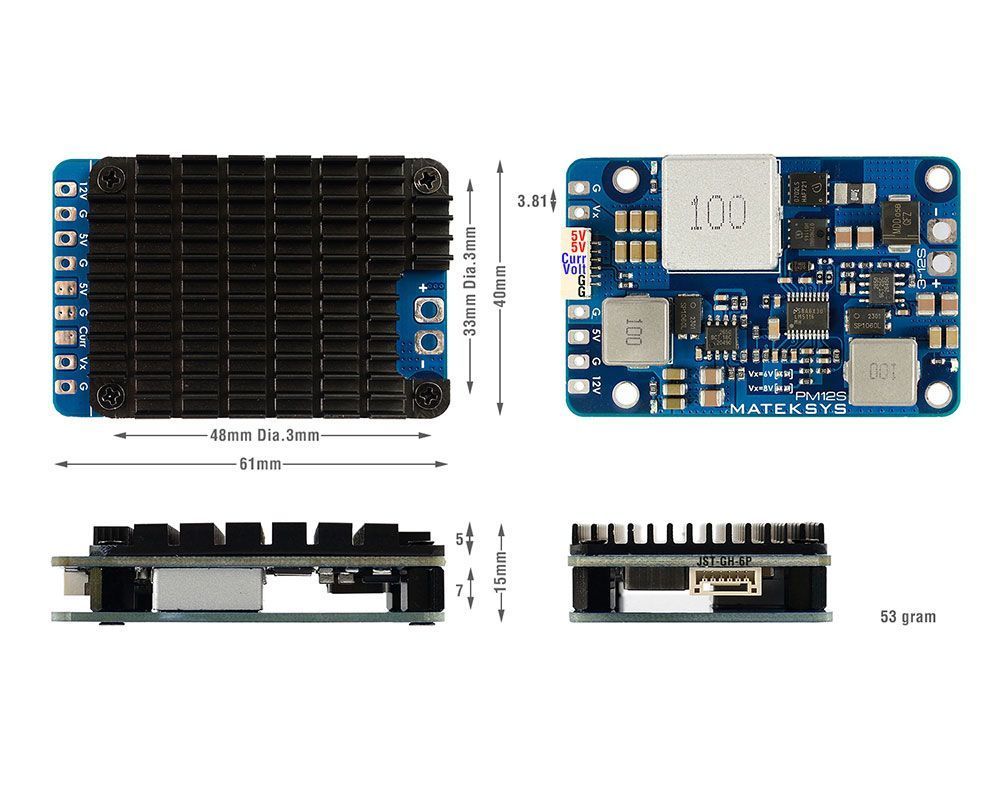

●    Размеры/вес: 61×40×15 мм, 53 г

Примечания производителя: для 15A на Vx желательно Vin ≥ 15 В; для стабильных 12 В - Vin ≥ 13 В.

Комплектация

●    PM12S-3

●    Low ESR конденсатор ZLJ 63V 390µF (рекомендуется припаять ко входу, если вход "шумный").
